Prototype pertama HaPlay Computer dikerjakan dengan sangat sederhana pada Januari 2023. Dengan peralatan dan modul seadanya dan tanpa casing cetak 3D, HaPlay Computer prototype-1 hanya dibungkus dengan casing printer yang dipotong lalu direkatkan menggunakan lem super. Pada prototype-1 ini, HaPlay Computer mengadopsi disain lipat seperti laptop namun dengan ukuran yang kecil.
Untuk suplay daya, HaPlay Computer prototype-1 ditenagai dengan dua buah baterai polimer yang masing-masingnya berkapasitas 2000maH 3.7V dengan konfigurasi paralel 2S1P (2 Series 1 Pair), yang ditangani oleh modul pengisi baterai TP4056. Sedangkan input menuju inti papan smartphone, ditangani oleh BSI bawaan baterai yang dilepas dari sel-nya.
Sejak prototype-1, HaPlay Computer telah menyertakan tiga port USB HUB 3.0 yang langsung terhubung ke port USB smartphone. Karena itulah, input daya harus dihubungkan langsung ke pin baterai melalui BSI dan fungsi pengisian dialihkan ke modul external melalui TP4056.
Setelah semua fungsi berjalan dengan baik, barulah casing cetak 3D pertama dibuat dengan disain yang sangat sederhana yang sekaligus dilakukan sedikit perubahan pada diagram pengkabelan untuk menyesuaikan dengan casing yang baru.

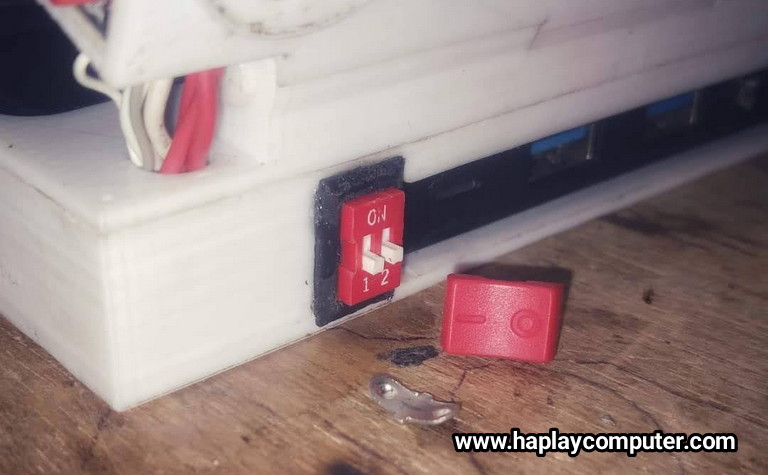

Namun, saat proses pemindahan komponen ke casing cetak 3D, terjadi hal yang tidak diinginkan yang mengharuskan modifikasi pada tombol ON/OFF utama di bagian belakang. Tombol ON/OFF yang sebelumnya menggunakan Mini Switch, rusak! Tapi untungnya, ada stock DIP Switch yang bisa digunakan untuk menggantinya.
Hasil akhir dari pemindahan komponen ke casing baru ini menghasilkan sebuah prototype yang terlihat bersih dengan warna putihnya, namun kemudian, casing di cat menggunakan warna biru.
Pada prototype-1 HaPlay Computer, smartphone yang digunakan adalah Xiaomi Redmi 2 Prime dengan varian RAM 2GB dan sistem operasi PostmarketOS dengan lingkungan desktop KDE Plasma.
